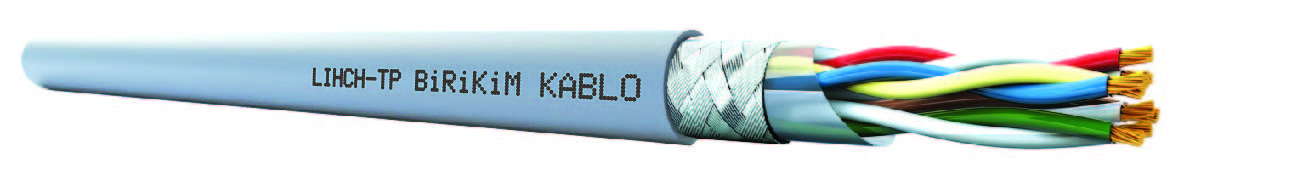

LIHCH-TP
Kalite Belgeleri
Kalite Belgelerini görmek için aşağıdaki logolara tıklayabilirsiniz.
| Kullanım Alanları | |||
|
İnsanların yoğun olarak bulunduğu ortamlarda Endüstriyel elektronik, enstrumantasyon ve kontrol mühendisliği uygulamaları, elektronik cihazlar ve otomasyon sistemlerinde kullanılır. Dâhili uygulamalar için uygundur, harici uygulamalarda kullanılmaz. HFFR (Halogenfree flame retardant) özelliği ile yanma durumunda düşük duman yoğunluğu, insan sağlığına zarar verecek gazlar içermemesi ve alevin yayılmaması toplu yaşam alanlarında kullanılmasın da başlıca etkendir. Örgü ekran sayesinde elektromanyetik etkilere karşı korumaya sahiptir. |
|||
| Kablo Yapısı | |||
| Referans Standartı | VDE 0812 | ||
| İletken | IEC 60228, EN 60228, VDE 0295 CLASS-5 Elektrolitik tavlı bükülü bakır | ||
| Yalıtkan | HFFR | EN 50290-2-26, VDE0207(HI2) | ||
| Renk Kodlaması | DIN 47100 * LIHCH-TP-OZ versiyon da siyah/beyaz numaralı | ||
| Büküm Şekli | Renk kodlamasına uygun ikilenmiş damarlar katlar halinde | ||
| Ayırıcı Bant | Polyester Bant | ||
| Ekran | Kalay kaplı elektrolitik tavlı mono bakır tel den örgü | ||
| Dış Kılıf | HFFR | EN 50290-2-27, VDE0207(HM2) | ||
| Kablo Rengi | RAL 7001 Gri | ||
| Teknik Özellikler | |||
| İletken Direnci | |||
| Kesit (mm2) | Ω/km (max.) | ||
| 0,14 | 148 | ||
| 0,22 | 96 | ||
| 0,25 | 79,9 | ||
| 0,34 | 53 | ||
| 0,5 | 38,9 | ||
| 0,75 | 26 | ||
| 1 | 19,5 | ||
| 1,5 | 13,3 | ||
| 2,5 | 7,98 | ||
| Çalışma Gerilimi | |||
| Kesit (mm2) | Gerilim | ||
| 0,14 – 0,34 | 250 V | ||
| 0,50 – 2,50 | 300/500 V | ||
| Test Gerilimi | |||
| Kesit (mm2) | Gerilim | ||
| 0,14 - 0,22 | 800 V | ||
| 0,22 – 1,00 | 1200 V | ||
| 1,50 – 2,50 | 2500 V | ||
| İzolasyon Direnci | >200MΩ.km | ||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | ||
| Min. Bükme Yarıçapı | 7,5 x kablo çapı | ||
| Alev Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 | ||
| Duman Yoğunluğu | IEC 61034-2, EN 61034-2 | ||
| Halojen Gazı Tayini | IEC 60754-1, EN 50267-2 | ||
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3101220102 | 2x2x0,14 | 15 | 37 |
| 3101220103 | 3x2x0,14 | 18 | 45 |
| 3101220104 | 4x2x0,14 | 23 | 56 |
| 3101220105 | 5x2x0,14 | 27 | 66 |
| 3101220106 | 6x2x0,14 | 30 | 72 |
| 3101220108 | 8x2x0,14 | 38 | 86 |
| 3101220110 | 10x2x0,14 | 48 | 111 |
| 3101220202 | 2x2x0,22 | 18 | 43 |
| 3101220203 | 3x2x0,22 | 24 | 51 |
| 3101220204 | 4x2x0,22 | 30 | 67 |
| 3101220205 | 5x2x0,22 | 37 | 80 |
| 3101220206 | 6x2x0,22 | 43 | 94 |
| 3101220208 | 8x2x0,22 | 52 | 123 |
| 3101220210 | 10x2x0,22 | 66 | 150 |
| 3101220302 | 2x2x0,25 | 19 | 46 |
| 3101220303 | 3x2x0,25 | 25 | 56 |
| 3101220304 | 4x2x0,25 | 32 | 69 |
| 3101220305 | 5x2x0,25 | 39 | 82 |
| 3101220306 | 6x2x0,25 | 46 | 95 |
| 3101220308 | 8x2x0,25 | 60 | 127 |
| 3101220310 | 10x2x0,25 | 71 | 155 |
| 3101220402 | 2x2x0,34 | 24 | 53 |
| 3101220403 | 3x2x0,34 | 33 | 69 |
| 3101220404 | 4x2x0,34 | 43 | 92 |
| 3101220405 | 5x2x0,34 | 52 | 109 |
| 3101220406 | 6x2x0,34 | 61 | 128 |
| 3101220408 | 8x2x0,34 | 77 | 162 |
| 3101220410 | 10x2x0,34 | 93,6 | 193 |
| 3101220502 | 2x2x0,50 | 32 | 67 |
| 3101220503 | 3x2x0,50 | 44 | 87 |
| 3101220504 | 4x2x0,50 | 56 | 118 |
| 3101220505 | 5x2x0,50 | 67 | 134 |
| 3101220506 | 6x2x0,50 | 76 | 158 |
| 3101220508 | 8x2x0,50 | 95 | 201 |
| 3101220510 | 10x2x0,50 | 121 | 240 |
| 3101220802 | 2x2x0,75 | 42 | 83 |
| 3101220803 | 3x2x0,75 | 58 | 114 |
| 3101220804 | 4x2x0,75 | 75,8 | 148 |
| 3101220805 | 5x2x0,75 | 92 | 180 |
| 3101220806 | 6x2x0,75 | 107 | 208 |
| 3101220808 | 8x2x0,75 | 137 | 260 |
| 3101220810 | 10x2x0,75 | 168 | 353 |
| 3101221002 | 2x2x1,00 | 52 | 109 |
| 3101221003 | 3x2x1,00 | 77 | 134 |
| 3101221004 | 4x2x1,00 | 99 | 189 |
| 3101221005 | 5x2x1,00 | 118 | 230 |
| 3101221006 | 6x2x1,00 | 139 | 260 |
| 3101221008 | 8x2x1,00 | 177 | 330 |
| 3101221010 | 10x2x1,00 | 221 | 396 |
| 3101221502 | 2x2x1,50 | 74,8 | 139 |
| 3101221503 | 3x2x1,50 | 105 | 185 |
| 3101221504 | 4x2x1,50 | 135 | 240 |
| 3101221505 | 5x2x1,50 | 166 | 295 |
| 3101221506 | 6x2x1,50 | 194,6 | 350 |
| 3101221508 | 8x2x1,50 | 253 | 441 |
| 3101221510 | 10x2x1,50 | 318 | 550 |
| 3101222502 | 2x2x2,50 | 111 | 182 |
| 3101222503 | 3x2x2,50 | 160,8 | 260 |
| 3101222504 | 4x2x2,50 | 211 | 370 |
| 3101222505 | 5x2x2,50 | 257 | 405 |
| 3101222506 | 6x2x2,50 | 304 | 535 |
| 3101222508 | 8x2x2,50 | 405 | 628 |
| 3101222510 | 10x2x2,50 | 497 | 745 |
