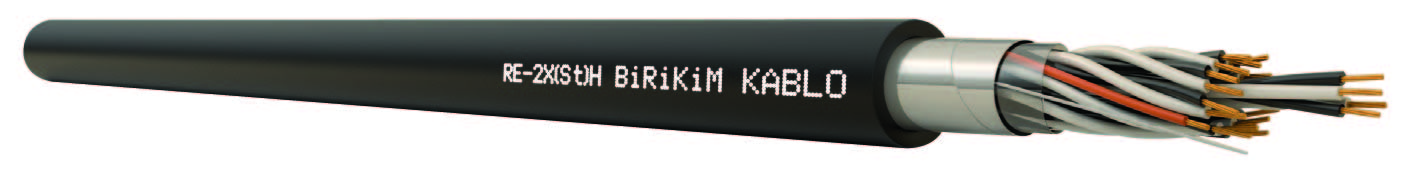

RE-2X(St)H
Kalite Belgeleri
Kalite Belgelerini görmek için aşağıdaki logolara tıklayabilirsiniz.
| Kullanım Alanları | ||||
|
Kimya, petrokimya, petrol, doğalgaz enerji tesislerinde veri işleme ve kontrol sistemlerinde analog ve dijital sinyal iletiminde kullanılır |
||||
| Kablo Yapısı | ||||
| Referans Standard | EN 50288-7 | |||
| İletken | Elektrolitik bükülü tavlı bakır tel (IEC 60228, Sınıf 2) | |||
| Yalıtkan | XLPE | EN 50290-2-29 | |||
| Renk kodlaması | İkili siyah-beyaz numaralı / Üçlü siyah-beyaz-kırmızı numaralı | |||
| Büküm şekli | Renk kodlamasına uygun ikilenmiş damarlar katlar halinde | |||
| Ekran | Polyester Bant, Alüminyum polyester bant 100% kapama | |||
| Toprak Teli | Kalay kaplı elektrolitik tavlı bükülü bakır tel | |||
| Dış Kılıf | HFFR | EN 50290-2-27 | |||
| Dış Kılıf Rengi | RAL 5015 Mavi , RAL 9005 Siyah | |||
| Teknik Özellikler | ||||
| Efektif Kapasite(800 MHz) | 150(pF/m) | |||
| Kapasite Dengesizliği | 500 pF/ 500 m | |||
| İzolasyon Direnci | >5000MΩ.km | |||
| İletken Direnci | ||||
| Kesit (mm2) | İletken Direnci Ω/km (max.) | L/R Ratio(µH/Ω) | ||
| 0,5 | 36 | 25 | ||
| 0,75 | 24,5 | 25 | ||
| 1 | 18,1 | 25 | ||
| 1,3 | 14,2 | 40 | ||
| 1,5 | 12,1 | 40 | ||
| 2,5 | 7,41 | 60 | ||
| Çalışma Gerilimi | 300/500 V | |||
| Test Gerilimi | 2000 V | |||
| Çalışma Sıcaklığı | -30°C – +90°C (Sabit) | |||
| Min. Bükme Yarıçap | 7,5 x Kablo Çapı | |||
| Duman Yoğunluğu | IEC 61034-2, EN 61034-2 | |||
| Halojen Gazı Tayini | IEC 60754-1, EN 50267-2 | |||
| Yağa dayanım | ICEA S-82-552 | |||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 IEC 60332-3-24 , EN 60332-3-24 |
|||
| Ürün Kod | Damar Sayısı x Kesit (mm² | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 33102010502 | 1x2x0,50 | 5,6 | 15 | 44 |
| 33102010504 | 2x2x0,50 | 7,5 | 29 | 76 |
| 33102010508 | 4x2x0,50 | 8,8 | 48 | 108 |
| 33102010516 | 8x2x0,50 | 11,3 | 85 | 182 |
| 33102010520 | 10x2x0,50 | 13,1 | 104 | 225 |
| 33102010524 | 12x2x0,50 | 13,6 | 125 | 260 |
| 33102010532 | 16x2x0,50 | 15,2 | 162 | 330 |
| 33102010540 | 20x2x0,50 | 17,3 | 202 | 402 |
| 33102010548 | 24x2x0,50 | 18,8 | 240 | 490 |
| 33102010802 | 1x2x0,75 | 6 | 18 | 50 |
| 33102010804 | 2x2x0,75 | 8 | 40 | 90 |
| 33102010808 | 4x2x0,75 | 9,6 | 70 | 135 |
| 33102010816 | 8x2x0,75 | 12,6 | 125 | 236 |
| 33102010820 | 10x2x0,75 | 14,4 | 154 | 294 |
| 33102010824 | 12x2x0,75 | 15,1 | 181 | 337 |
| 33102010832 | 16x2x0,75 | 16,8 | 240 | 440 |
| 33102010840 | 20x2x0,75 | 18,2 | 300 | 535 |
| 33102010848 | 24x2x0,75 | 21 | 356 | 655 |
| 33102011002 | 1x2x1,0 | 6,4 | 24 | 64 |
| 33102011004 | 2x2x1,0 | 8,5 | 50 | 105 |
| 33102011008 | 4x2x1,0 | 10,4 | 90 | 164 |
| 33102011016 | 8x2x1,0 | 13,5 | 166 | 288 |
| 33102011020 | 10x2x1,0 | 15,7 | 205 | 360 |
| 33102011024 | 12x2x1,0 | 16,4 | 242 | 422 |
| 33102011032 | 16x2x1,0 | 18,4 | 320 | 550 |
| 33102011040 | 20x2x1,0 | 20,5 | 396 | 670 |
| 33102011048 | 24x2x1,0 | 22,2 | 470 | 810 |
| 33102011302 | 1x2x1,3 | 7,1 | 30 | 65 |
| 33102011304 | 2x2x1,3 | 9,6 | 62 | 130 |
| 33102011308 | 4x2x1,3 | 11,9 | 115 | 212 |
| 33102011316 | 8x2x1,3 | 15,4 | 210 | 370 |
| 33102011320 | 10x2x1,3 | 17,6 | 265 | 455 |
| 33102011324 | 12x2x1,3 | 18,4 | 312 | 530 |
| 33102011332 | 16x2x1,3 | 21,2 | 415 | 700 |
| 33102011340 | 20x2x1,3 | 23,3 | 514 | 850 |
| 33102011348 | 24x2x1,3 | 25,7 | 620 | 1030 |
| 33102011502 | 1x2x1,5 | 7,5 | 35 | 70 |
| 33102011504 | 2x2x1,5 | 10 | 72 | 140 |
| 33102011508 | 4x2x1,5 | 12,1 | 130 | 225 |
| 33102011516 | 8x2x1,5 | 15,6 | 244 | 400 |
| 33102011520 | 10x2x1,5 | 18,5 | 300 | 500 |
| 33102011524 | 12x2x1,5 | 19,4 | 360 | 590 |
| 33102011532 | 16x2x1,5 | 21,8 | 472 | 770 |
| 33102011540 | 20x2x1,5 | 24,4 | 585 | 960 |
| 33102011548 | 24x2x1,5 | 26,9 | 710 | 1125 |
| 33102012502 | 1x2x2,5 | 9 | 54 | 114 |
| 33102012504 | 2x2x2,5 | 12 | 110 | 204 |
| 33102012508 | 4x2x2,5 | 14,9 | 205 | 335 |
| 33102012516 | 8x2x2,5 | 19,6 | 410 | 630 |
| 33102012520 | 10x2x2,5 | 21,5 | 502 | 772 |
| 33102012524 | 12x2x2,5 | 23,4 | 606 | 905 |
| 33102012532 | 16x2x2,5 | 27,2 | 780 | 1180 |
| 33102012540 | 20x2x2,5 | 29 | 980 | 1450 |
| 33102012548 | 24x2x2,5 | 31,8 | 1.190 | 1780 |
