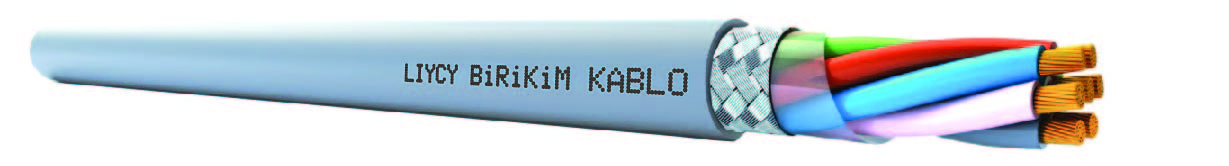

LIYCY
Kalite Belgeleri
Kalite Belgelerini görmek için aşağıdaki logolara tıklayabilirsiniz.
| Kullanım Alanları | ||||
|
Esnek ve düşük bükülme yarıçapı sayesinde uygulamada kolaylık sağlar. Endüstriyel elektronik, enstrumantasyon ve kontrol mühendisliği uygulamaları, elektronik cihazlar ve otomasyon sistemlerinde kullanılır. Dâhili uygulamalar için uygundur, harici uygulamalarda kullanılmaz. Örgü ekran sayesinde elektromanyetik etkilere karşı korumaya sahiptir. |
||||
| Kablo Yapısı | ||||
| Referans Standartı | VDE 0812 | |||
| İletken | IEC 60228, EN 60228, VDE 0295 CLASS-5 Elektrolitik tavlı bükülü bakır | |||
| Yalıtkan | PVC | EN 50290-2-21 (TI52), VDE0207(YI2) | |||
| Renk Kodlaması | DIN 47100 * LIYCY-OZ versiyon da siyah numaralı | |||
| Büküm Şekli | Renk kodlamasına uygun katlar halinde | |||
| Ayırıcı Bant | Polyester Bant | |||
| Ekran | Kalay kaplı elektrolitik tavlı mono bakır tel den örgü | |||
| Dış Kılıf | PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | |||
| Kablo Rengi | RAL 7001 Gri | |||
| Teknik Özellikler | ||||
| İletken Direnci | ||||
| Kesit (mm2) | Ω/km (max.) | |||
| 0,14 | 148 | |||
| 0,22 | 96 | |||
| 0,25 | 79,9 | |||
| 0,34 | 53 | |||
| 0,5 | 38,9 | |||
| 0,75 | 26 | |||
| 1 | 19,5 | |||
| 1,5 | 13,3 | |||
| 2,5 | 7,98 | |||
| Çalışma Gerilimi | ||||
| Kesit (mm2) | Gerilim | |||
| 0,14 – 0,34 | 250 V | |||
| 0,50 – 2,50 | 300/500 V | |||
| Test Gerilimi | ||||
| Kesit (mm2) | Gerilim | |||
| 0,14 - 0,22 | 800 V | |||
| 0,22 – 1,00 | 1200 V | |||
| 1,50 – 2,50 | 2500 V | |||
| İzolasyon Direnci | >200MΩ.km | |||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | |||
| Min. Bükme Yarıçapı | 7,5 x kablo çapı | |||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-0 | |||
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3100200102 | 2x0,14 | 3,7 | 7,8 | 19,8 |
| 3100200103 | 3x0,14 | 3,9 | 10,9 | 24 |
| 3100200104 | 4x0,14 | 4 | 11,7 | 27 |
| 3100200105 | 5x0,14 | 4,5 | 13,7 | 31 |
| 3100200106 | 6x0,14 | 5 | 15,8 | 36 |
| 3100200108 | 8x0,14 | 5,25 | 19 | 44 |
| 3100200110 | 10x0,14 | 6 | 24,7 | 55 |
| 3100200120 | 20x0,14 | 7,5 | 42 | 94 |
| 3100200202 | 2x0,22 | 4,1 | 11,8 | 24 |
| 3100200203 | 3x0,22 | 4,3 | 14 | 29 |
| 3100200204 | 4x0,22 | 5 | 17 | 36 |
| 3100200205 | 5x0,22 | 5,2 | 20 | 40 |
| 3100200206 | 6x0,22 | 5,7 | 22 | 47 |
| 3100200208 | 8x0,22 | 6,1 | 29 | 55 |
| 3100200210 | 10x0,22 | 6,8 | 35 | 72 |
| 3100200220 | 20x0,22 | 9,5 | 60,5 | 123 |
| 3100200302 | 2x0,25 | 4,2 | 13 | 28 |
| 3100200303 | 3x0,25 | 4,5 | 14,5 | 34 |
| 3100200304 | 4x0,25 | 4,9 | 18 | 38 |
| 3100200305 | 5x0,25 | 5,2 | 21,5 | 44 |
| 3100200306 | 6x0,25 | 5,7 | 25 | 50 |
| 3100200308 | 8x0,25 | 6,6 | 30 | 61 |
| 3100200310 | 10x0,25 | 7,2 | 36,4 | 72 |
| 3100200320 | 20x0,25 | 10 | 71 | 135 |
| 3100200402 | 2x0,34 | 4,7 | 16 | 30 |
| 3100200403 | 3x0,34 | 5 | 19 | 35 |
| 3100200404 | 4x0,34 | 5,6 | 23 | 46 |
| 3100200405 | 5x0,34 | 6,2 | 28,5 | 54 |
| 3100200406 | 6x0,34 | 6,6 | 32 | 62 |
| 3100200408 | 8x0,34 | 7 | 40 | 72 |
| 3100200410 | 10x0,34 | 8,2 | 50 | 92 |
| 3100200420 | 20x0,34 | 11 | 92 | 165 |
| 3100200502 | 2x0,50 | 5,2 | 18 | 36 |
| 3100200503 | 3x0,50 | 5,3 | 22 | 48 |
| 3100200504 | 4x0,50 | 6,1 | 28 | 60 |
| 3100200505 | 5x0,50 | 6,8 | 34 | 71 |
| 3100200506 | 6x0,50 | 7,5 | 41 | 85 |
| 3100200508 | 8x0,50 | 8,2 | 54 | 107 |
| 3100200510 | 10x0,50 | 9,3 | 65 | 125 |
| 3100200520 | 20x0,50 | 12,7 | 115 | 230 |
| 3100200802 | 2x0,75 | 5,9 | 23 | 49 |
| 3100200803 | 3x0,75 | 6,1 | 30 | 60 |
| 3100200804 | 4x0,75 | 6,7 | 37 | 75 |
| 3100200805 | 5x0,75 | 7,6 | 46 | 91 |
| 3100200806 | 6x0,75 | 8,8 | 55 | 105 |
| 3100200808 | 8x0,75 | 9,2 | 71 | 118 |
| 3100200810 | 10x0,75 | 10,4 | 88 | 158 |
| 3100200820 | 20x0,75 | 14 | 161 | 288 |
| 3100201002 | 2x1,00 | 6,3 | 29 | 60 |
| 3100201003 | 3x1,00 | 6,5 | 40 | 75 |
| 3100201004 | 4x1,00 | 7,1 | 49 | 91 |
| 3100201005 | 5x1,00 | 8,2 | 61 | 110 |
| 3100201006 | 6x1,00 | 9 | 71 | 130 |
| 3100201008 | 8x1,00 | 10 | 95 | 165 |
| 3100201010 | 10x1,00 | 11,2 | 115 | 195 |
| 3100201020 | 20x1,00 | 15,1 | 216 | 370 |
| 3100201502 | 2x1,50 | 7,3 | 40 | 76 |
| 3100201503 | 3x1,50 | 7,6 | 53 | 95 |
| 3100201504 | 4x1,50 | 8,5 | 68 | 121 |
| 3100201505 | 5x1,50 | 9,4 | 85 | 146 |
| 3100201506 | 6x1,50 | 10,4 | 100 | 174 |
| 3100201508 | 8x1,50 | 11,2 | 129 | 222 |
| 3100201510 | 10x1,50 | 12,8 | 165 | 271 |
| 3100201520 | 20x1,50 | 17,5 | 304 | 490 |
| 3100202502 | 2x2,50 | 8,2 | 59 | 108 |
| 3100202503 | 3x2,50 | 8,8 | 84 | 139 |
| 3100202504 | 4x2,50 | 9,6 | 110 | 168 |
| 3100202505 | 5x2,50 | 10,9 | 135 | 200 |
| 3100202506 | 6x2,50 | 12 | 161 | 238 |
| 3100202508 | 8x2,50 | 13,5 | 205 | 308 |
| 3100202510 | 10x2,50 | 15,5 | 257 | 370 |
| 3100202520 | 20x2,50 | 20 | 485 | 721 |
