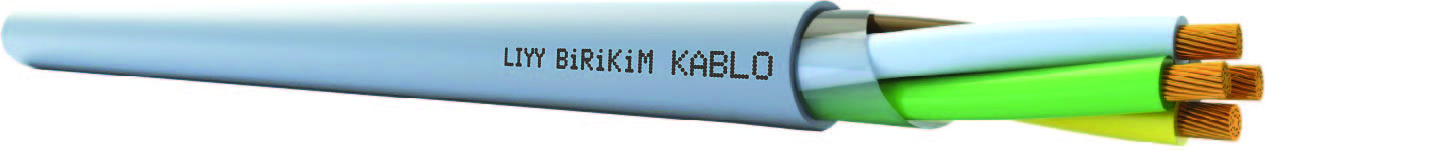

LIYY
Kalite Belgeleri
Kalite Belgelerini görmek için aşağıdaki logolara tıklayabilirsiniz.
<td style="text-align: center;" width="94
| Kullanım Alanları | ||||
|
Esnek ve düşük bükülme yarıçapı sayesinde uygulamada kolaylık sağlar. Endüstriyel elektronik, enstrumantasyon ve kontrol mühendisliği uygulamaları, elektronik cihazlar ve otomasyon sistemlerinde kullanılır. Dâhili uygulamalar için uygundur, harici uygulamalarda kullanılmaz. |
||||
| Kablo Yapısı | ||||
| Referans Standartı | VDE 0812 | |||
| İletken | IEC 60228, EN 60228, VDE 0295 CLASS-5 Elektrolitik tavlı bükülü bakır | |||
| Yalıtkan | PVC | EN 50290-2-21 (TI52), VDE0207(YI2) | |||
| Renk Kodlaması | DIN 47100 * LIYY-OZ versiyon da siyah numaralı | |||
| Büküm Şekli | Renk kodlamasına uygun katlar halinde | |||
| Dış Kılıf | PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | |||
| Kablo Rengi | RAL 7001 Gri | |||
| Teknik Özellikler | ||||
| İletken Direnci | ||||
| Kesit (mm2) | Ω/km (max.) | |||
| 0,14 | 148 | |||
| 0,22 | 96 | |||
| 0,25 | 79,9 | |||
| 0,34 | 53 | |||
| 0,5 | 38,9 | |||
| 0,75 | 26 | |||
| 1 | 19,5 | |||
| 1,5 | 13,3 | |||
| 2,5 | 7,98 | |||
| Çalışma Gerilimi | ||||
| Kesit (mm2) | Gerilim | |||
| 0,14 – 0,34 | 250 V | |||
| 0,50 – 2,50 | 300/500 V | |||
| Test Gerilimi | ||||
| Kesit (mm2) | Gerilim | |||
| 0,14 - 0,22 | 800 V | |||
| 0,22 – 1,00 | 1200 V | |||
| 1,50 – 2,50 | 2500 V | |||
| İzolasyon Direnci | >200MΩ.km | |||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | |||
| Min. Bükme Yarıçapı | 7,5 x kablo çapı | |||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 | |||
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 3100100102 | 2x0,14 | 3,2 | 3,2 | 13 |
| 3100100103 | 3x0,14 | 3,4 | 4,5 | 17 |
| 3100100104 | 4x0,14 | 3,7 | 6 | 19 |
| 3100100105 | 5x0,14 | 4,3 | 6,9 | 25 |
| 3100100106 | 6x0,14 | 4,6 | 8 | 30 |
| 3100100108 | 8x0,14 | 5 | 10,5 | 33 |
| 3100100110 | 10x0,14 | 5,8 | 14 | 44 |
| 3100100120 | 20x0,14 | 7,4 | 28 | 75 |
| 3100100202 | 2x0,22 | 3,6 | 4,5 | 13,5 |
| 3100100203 | 3x0,22 | 3,8 | 6,9 | 18,1 |
| 3100100204 | 4x0,22 | 4 | 8,8 | 22,5 |
| 3100100205 | 5x0,22 | 4,6 | 10,8 | 27 |
| 3100100206 | 6x0,22 | 5 | 12,5 | 33 |
| 3100100208 | 8x0,22 | 5,5 | 16 | 42,5 |
| 3100100210 | 10x0,22 | 6,2 | 20,7 | 52,5 |
| 3100100220 | 20x0,22 | 8,8 | 41,5 | 100 |
| 3100100302 | 2x0,25 | 3,6 | 4,8 | 15,5 |
| 3100100303 | 3x0,25 | 3,7 | 6,9 | 20 |
| 3100100304 | 4x0,25 | 3,9 | 9,7 | 24 |
| 3100100305 | 5x0,25 | 4,6 | 12 | 30 |
| 3100100306 | 6x0,25 | 4,9 | 13,8 | 35 |
| 3100100308 | 8x0,25 | 5,3 | 18,5 | 47 |
| 3100100310 | 10x0,25 | 6,4 | 23 | 58 |
| 3100100320 | 20x0,25 | 8,2 | 46 | 110 |
| 3100100402 | 2x0,34 | 4 | 6,4 | 19 |
| 3100100403 | 3x0,34 | 4,2 | 9,6 | 25 |
| 3100100404 | 4x0,34 | 4,4 | 12,8 | 32 |
| 3100100405 | 5x0,34 | 5,6 | 16 | 40 |
| 3100100406 | 6x0,34 | 6,1 | 19 | 47 |
| 3100100408 | 8x0,34 | 6,4 | 25,5 | 60 |
| 3100100410 | 10x0,34 | 7,5 | 32 | 77 |
| 3100100420 | 20x0,34 | 9,8 | 64,5 | 146 |
| 3100100502 | 2x0,50 | 4,6 | 9 | 24 |
| 3100100503 | 3x0,50 | 4,8 | 13 | 32 |
| 3100100504 | 4x0,50 | 5,5 | 17,1 | 42 |
| 3100100505 | 5x0,50 | 6 | 21,5 | 51 |
| 3100100506 | 6x0,50 | 6,8 | 27 | 61 |
| 3100100508 | 8x0,50 | 7,7 | 34,5 | 80 |
| 3100100510 | 10x0,50 | 8,6 | 43 | 97 |
| 3100100520 | 20x0,50 | 11,2 | 87 | 185 |
| 3100100802 | 2x0,75 | 5 | 12,8 | 32 |
| 3100100803 | 3x0,75 | 5,3 | 19,2 | 43 |
| 3100100804 | 4x0,75 | 6,1 | 25 | 56 |
| 3100100805 | 5x0,75 | 6,9 | 32,5 | 68 |
| 3100100806 | 6x0,75 | 7,4 | 39 | 80 |
| 3100100808 | 8x0,75 | 8,2 | 52 | 105 |
| 3100100810 | 10x0,75 | 9,8 | 65 | 130 |
| 3100100820 | 20x0,75 | 12,6 | 129,5 | 245 |
| 3100101002 | 2x1,00 | 5,5 | 16,9 | 42 |
| 3100101003 | 3x1,00 | 5,8 | 25,5 | 57 |
| 3100101004 | 4x1,00 | 6,3 | 33,8 | 71 |
| 3100101005 | 5x1,00 | 7,2 | 42,5 | 88 |
| 3100101006 | 6x1,00 | 8,1 | 51 | 103 |
| 3100101008 | 8x1,00 | 8,8 | 68 | 131 |
| 3100101010 | 10x1,00 | 10 | 86 | 165 |
| 3100101020 | 20x1,00 | 13,6 | 174 | 313 |
| 3100101502 | 2x1,50 | 6,5 | 25,5 | 55 |
| 3100101503 | 3x1,50 | 6,9 | 38,5 | 75 |
| 3100101504 | 4x1,50 | 7,7 | 50,6 | 93 |
| 3100101505 | 5x1,50 | 8,8 | 63,8 | 120 |
| 3100101506 | 6x1,50 | 9,7 | 75,8 | 144 |
| 3100101508 | 8x1,50 | 10,5 | 101,2 | 179 |
| 3100101510 | 10x1,50 | 12,4 | 127 | 230 |
| 3100101520 | 20x1,50 | 16,5 | 257,4 | 435 |
| 3100102502 | 2x2,50 | 7,9 | 42 | 81,5 |
| 3100102503 | 3x2,50 | 8,1 | 62,4 | 111 |
| 3100102504 | 4x2,50 | 9 | 83,8 | 142 |
| 3100102505 | 5x2,50 | 9,8 | 104,5 | 179 |
| 3100102506 | ||||
