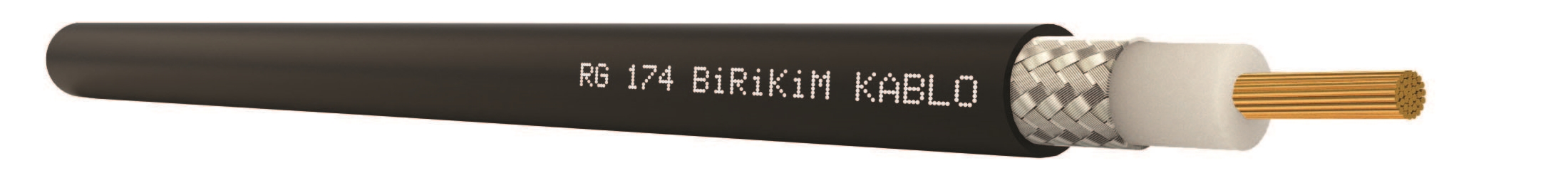

RG 174 U
| Kullanım Alanları | ||||
|
Telsiz ve haberleşme sistemlerinin bağlantı ve dağıtımında kullanılır. |
||||
| Kablo Yapısı | ||||
| İletken | 7x0,16mm Elektrolitik tavlı bakır | |||
| Yalıtkan | 1,50 mm Solid Polietilen | |||
| Ekran | Kalay kaplı elektrolitik tavlı mono bakır tel den örgü | |||
| Dış Kılıf | 2,80 mm PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | |||
| Kablo Rengi | RAL 9005 Siyah | |||
| Teknik Özellikler | ||||
| Empedans | 50 Ω | |||
| Efektif Kapasite | 100 pF/m | |||
| İletken Direnci | 37 Ω/km(max.) | |||
| İzolasyon Direnci | >2000MΩ.km | |||
| Çalışma Gerilimi | 1,5 kV (max.) | |||
| Test Gerilimi | 3 kV | |||
| Çalışma Sıcaklığı | -30°C – +70°C (Sabit) | |||
| Min. Bükme Yarıçapı | 10 x kablo çapı | |||
| Kablo Ağırlığı | 13 (kg/km) | |||
| Zayıflamalar | ||||
| Frekans (MHz) Standart Ambalaj | (dB/100m) | |||
| 10 | 9,5 | |||
| 20 | 13,5 | |||
| 50 | 21,6 | |||
| 100 | 30,9 | |||
| 200 | 44 | |||
| 500 | 72 | |||
| 800 | 91 | |||
| 1000 | 105 | |||
| Standart Ambalaj | ||||
| Standart Ambalaj | 100 m Kangal / PVC Makara | |||
| 500 m Kontrplak Makara | ||||
| 1000 m Kontrplak Makara | ||||
