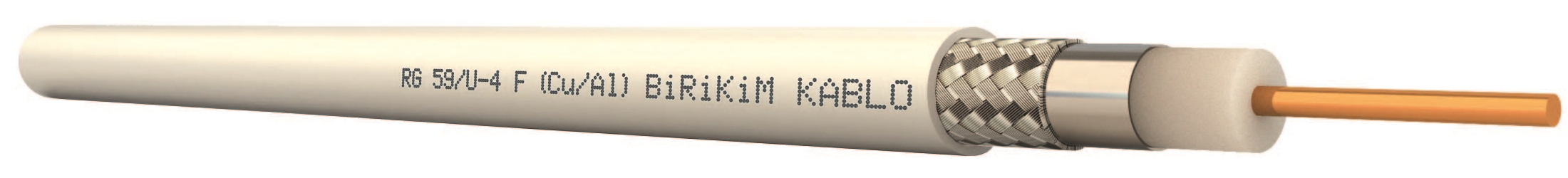

RG 59/U-4 (Cu/Al)
| Kullanım Alanları | ||||
|
Bina içi CATV,kablolu tv,uydu ve merkezi yayın sistemlerinin bağlantı ve dağatımında kullanılır. |
||||
| Kablo Yapısı | ||||
| İletken | 0,81 mm Elektrotik tavlı mono bakır | |||
| Yalıtkan | 3,60 mm Fiziksel Köpüklü Polietilen | |||
| Folyo ekran | Aliminyum Polyester Bant | |||
| Örgü ekran | Aliminyum telden örgü | |||
| Dış Kılıf | 5,80 mm PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | |||
| Kablo Rengi | RAL 9003 Beyaz | |||
| Teknik Özellikler | ||||
| Empedans | 75 Ω | |||
| Efektif Kapasite | 54 pF/m | |||
| İletken Direnci | 36 Ω/km(max.) | |||
| İzalasyon Direnci | >2000MΩ.km | |||
| Çalışma Gerilimi | 1,1 kV (max.) | |||
| Test Gerilimi | 2,5 kV | |||
| Çalışma Sıcaklığı | -30°C – +70°C (sabit) | |||
| Min. Bükme Yarıçapı | 10 x kablo çapı | |||
| Kablo Ağarlığı | 34 (kg/km) | |||
| Zayıflamalar | ||||
| Frekans (MHz) | (dB/100m) | |||
| 230 | 13 | |||
| 470 | 19 | |||
| 860 | 25,5 | |||
| 1000 | 28 | |||
| 1500 | 34,5 | |||
| 2000 | 41 | |||
| 2400 | 44,5 | |||
| 3000 | 50 | |||
| Geri Dönüş Kaybı | ||||
| Frekans (MHz) | (dB/100m) | |||
| 5-470 | 20 | |||
| 470-862 | 18 | |||
| 862-1000 | 16 | |||
| Standart Ambalaj | ||||
| Standart Ambalaj | 100 m Kangal/PVC Makara | |||
| 300 m Kontraplak Makara | ||||
| 500 m Kontraplak Makara | ||||
| 1000 m Kontraplak Makara | ||||
