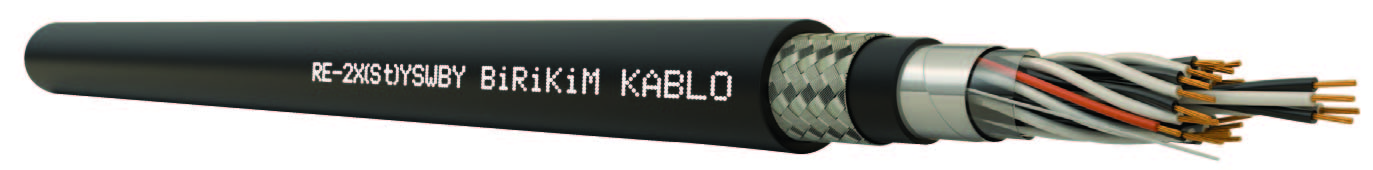

RE-2X(St)YSWBY-fl
| Kullanım Alanları | ||||
|
Kimya, petrokimya, petrol, doğalgaz enerji tesislerinde veri işleme ve kontrol sistemlerinde analog ve dijital sinyal iletiminde kullanılır. |
||||
| Kablo Yapısı | ||||
| Referans Standard | EN 50288-7 | |||
| İletken | Elektrolitik bükülü tavlı bakır tel (IEC 60228, Sınıf 2) | |||
| Yalıtkan | XLPE | EN 50290-2-29 | |||
| Renk Kodlaması | İkili siyah-beyaz numaralı / Üçlü siyah-beyaz-kırmızı numaralı | |||
| Büküm Şekli | Renk kodlamasına uygun ikilenmiş damarlar katlar halinde | |||
| Ekran | Polyester Bant, Alüminyum polyester bant 100% kapama | |||
| Toprak Teli | Kalay kaplı elektrolitik tavlı bükülü bakır tel | |||
| Ara Kılıf | PVC | EN 50290-2-22 | |||
| Zırh | Galvanizli çelik tellerden örgü | |||
| Dış Kılıf | Alev Dayanımı, UV Dayanımı PVC | EN 50290-2-22 | |||
| Dış Kılıf Rengi | RAL 5015 Mavi / RAL 9005 Siyah | |||
| Teknik Özellikler | ||||
| Efektif Kapasite (800 MHz) | 150(pF/m) | |||
| Kapasite Dengesizliği | 500 pF/ 500 m | |||
| İzolasyon Direnci | >5000MΩ.km | |||
| İletken Direnci | ||||
| Kesit (mm2) | İletken Direnci Ω/km (max.) | L/R Oranı (µH/Ω) | ||
| 0,5 | 36 | 25 | ||
| 0,75 | 24,5 | 25 | ||
| 1 | 18,1 | 25 | ||
| 1,3 | 14,2 | 40 | ||
| 1,5 | 12,1 | 40 | ||
| 2,5 | 7,41 | 60 | ||
| Çalışma Gerilimi | 300/500 V | |||
| Test Gerilim | 2000 V | |||
| Çalışma Sıcaklığı | -30°C – +90°C (Sabit) | |||
| Min. Bükme Yarıçapı | 10 x kablo çapı | |||
| Yağa dayanım | ICEA S-82-552 | |||
| Aleve Dayanım | IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1 IEC 60332-3-24 , EN 60332-3-24 |
|||
| Ürün Kodu | Damar Sayısı x Kesit (mm²) | Kablo Çapı (mm ±%5) | Bakır Ağırlığı (kg/km) | Kablo Ağırlığı (kg/km) |
| 33112010504 | 2x2x0,50 | 11,2 | 29 | 195 |
| 33112010508 | 4x2x0,50 | 13 | 48 | 240 |
| 33112010516 | 8x2x0,50 | 16,1 | 85 | 360 |
| 33112010520 | 10x2x0,50 | 17,8 | 104 | 430 |
| 33112010524 | 12x2x0,50 | 18,8 | 125 | 485 |
| 33112010532 | 16x2x0,50 | 20,6 | 162 | 595 |
| 33112010540 | 20x2x0,50 | 21,7 | 202 | 690 |
| 33112010548 | 24x2x0,50 | 24,3 | 240 | 800 |
| 33112010804 | 2x2x0,75 | 12 | 40 | 220 |
| 33112010808 | 4x2x0,75 | 13,85 | 70 | 290 |
| 33112010816 | 8x2x0,75 | 17,4 | 125 | 450 |
| 33112010820 | 10x2x0,75 | 19,8 | 154 | 522 |
| 33112010824 | 12x2x0,75 | 20,6 | 181 | 600 |
| 33112010832 | 16x2x0,75 | 22,5 | 240 | 730 |
| 33112010840 | 20x2x0,75 | 23,7 | 300 | 875 |
| 33112010848 | 24x2x0,75 | 27,2 | 356 | 1040 |
| 33112011004 | 2x2x1,0 | 13,5 | 50 | 240 |
| 33112011008 | 4x2x1,0 | 15,2 | 90 | 335 |
| 33112011016 | 8x2x1,0 | 18,9 | 166 | 510 |
| 33112011020 | 10x2x1,0 | 21,5 | 205 | 620 |
| 33112011024 | 12x2x1,0 | 22,4 | 242 | 710 |
| 33112011032 | 16x2x1,0 | 24,4 | 320 | 895 |
| 33112011040 | 20x2x1,0 | 25,7 | 396 | 1060 |
| 33112011048 | 24x2x1,0 | 29,7 | 470 | 1210 |
| 33112011304 | 2x2x1,3 | 13,8 | 62 | 305 |
| 33112011308 | 4x2x1,3 | 15,9 | 115 | 408 |
| 33112011316 | 8x2x1,3 | 20 | 210 | 640 |
| 33112011320 | 10x2x1,3 | 22,9 | 265 | 790 |
| 33112011324 | 12x2x1,3 | 24,2 | 312 | 880 |
| 33112011332 | 16x2x1,3 | 26,9 | 415 | 990 |
| 33112011340 | 20x2x1,3 | 27,9 | 514 | 1260 |
| 33112011348 | 24x2x1,3 | 32,4 | 620 | 1495 |
| 33112011504 | 2x2x1,5 | 14,9 | 72 | 325 |
| 33112011508 | 4x2x1,5 | 16,95 | 130 | 430 |
| 33112011516 | 8x2x1,5 | 21,3 | 244 | 700 |
| 33112011520 | 10x2x1,5 | 24 | 300 | 860 |
| 33112011524 | 12x2x1,5 | 25,4 | 360 | 980 |
| 33112011532 | 16x2x1,5 | 28,3 | 472 | 1190 |
| 33112011540 | 20x2x1,5 | 30 | 585 | 1410 |
| 33112011548 | 24x2x1,5 | 34,4 | 710 | 1720 |
