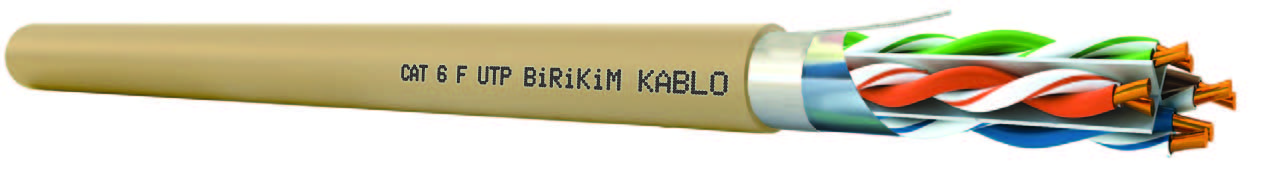

CAT 6 F UTP
| Kullanım Alanları | |||
| CAT 6 kablolar 250 Mbit/Sn hıza kadar analog ve dijital iletişim sistemlerinde kullanılırlar. ISDN,10 Base-T Ethernet, 100 Base-T Ethernet, 1000 Base-T Ethernet, TP-PMD/TP-DDI, ATM sistem - lerini destekler. | |||
| Kablo Yapısı | |||
| İletken | AWG 24/23 Elektrolitik tavlı mono bakır | ||
| Yalıtkan | PE | EN 50290-2-23, VDE0207 | ||
| Renk Kodlaması | EIA/TIA568.B2 | ||
| Büküm Şekli | Renk kodlamasına uygun ikilenmiş damarlar merkez ayırıcı etrafında sırasıyla bükülür | ||
| Ayırıcı Bant | Polyester bant | ||
| Folyo Ekran | Alüminyum Polyester Bant / Kalay kaplı bakır toprak teli | ||
| Dış Kılıf | 6,45 mm PVC | EN 50290-2-22 (TM52), VDE0207(YM2) | ||
| Kablo Rengi | RAL 7032 Gri | ||
| Teknik Özellikler | |||
| Empedans | 100±15 Ω | ||
| Efektif Kapasite | 48 pF/m | ||
| Çalışma Sıcaklığı | -30°C – +70°C / (sabit) | ||
| Min. Bükme Yarıçapı | 7,5 x kablo çapı | ||
| Kablo Ağırlığı | 56 (kg/km) 24awg 56 (kg/km) 23awg |
||
| Standart Ambalaj | 305 m Karton kutu | ||
| 305 m Kontrplak Makara | |||
| 500 m Kontrplak Makara | |||
| Çevrim Direnci | 180 Ω/km(max.) 145 Ω/km(max.) 24awg |
||
| İzolasyon Direnci | >2000MΩ.km | ||
| Çalışma Gerilimi | 250 V | ||
| Test Gerilimi | 1,2 kV | ||
| Elektriksel Özellikler | |||
| Frekans | Zayıflamalar | NEXT | Geri Dönüş Kaybı |
| (MHz) | (dB/100m) Max. | (dB/100m) Min. | (dB/100m) Min. |
| 1 | 2 | 74,3 | 20 |
| 4 | 3,6 | 65,3 | 23,5 |
| 10 | 6 | 59,3 | 25 |
| 16 | 7,4 | 56 | 25 |
| 20 | 8,4 | 55 | 25 |
| 25 | 9,5 | 53,3 | 24,3 |
| 31,25 | 10,7 | 51,9 | 23,6 |
| 62,5 | 15,4 | 47,4 | 21,5 |
| 100 | 19,8 | 44,3 | 20,1 |
| 155 | 25 | 42 | 18,8 |
| 200 | 29 | 40 | 18 |
| 250 | 32,8 | 38,3 | 17,3 |
